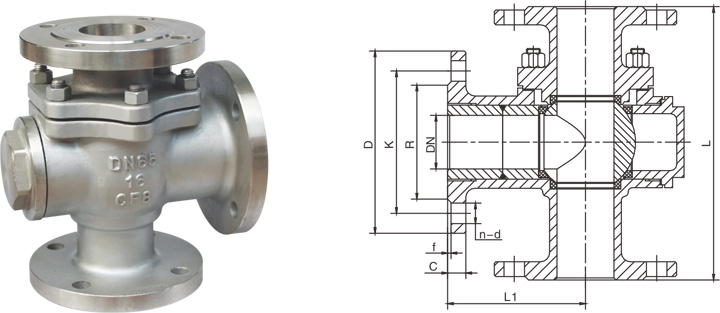

T型三通球閥是一種能使另外兩個通道連通，靈活控制管路中介質的合流或分流的工具。

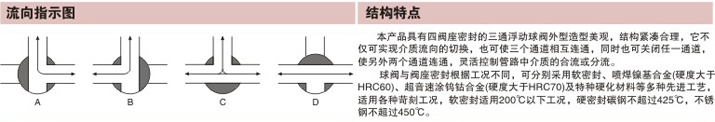

三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
|

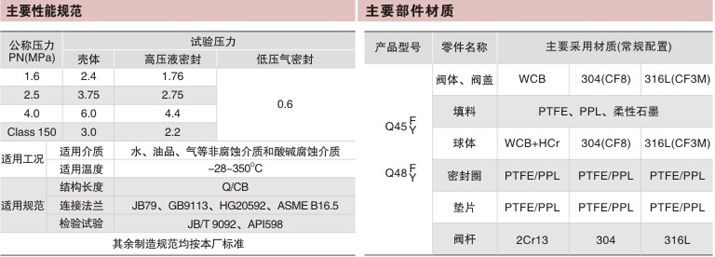

公稱壓力 PN（MPa） |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓氣密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
Class 150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
使用溫度 |
-28~350℃ |
||
|
適用規范 |
結構長度 |
Q/CB |
|
|
連接法蘭 |
JB79、GB9113、HG20592、ASME B16.5 |
||
|
檢驗試驗 |
JB/T 9092、API598 |
||
